Представлены основные виды алмазных фрез (сегментов, чашек, шарошек) для установки на мозаично-шлифовальные машины для шлифовки бетонных полов.
Длительный срок службы и высокая производительность, точность и чистота обработки, простота в обслуживании и эксплуатации, минимальные удельные энергетические затраты - вот преимущества алмазного инструмента.
ТУ 2-037-529-85

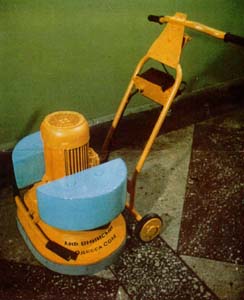

Назначение. Алмазные фрезы рекомендуются взамен абразивных сегментов для мозаично-шлифовальных машин типа СО-199 (СО-111, СО-111А), выпускаемых Одесским заводом строительно-отделочных машин (СОМ), а также всех других типов машин (СО-279, СО-300, СО-307 и т.д.), работающих по принципу плоского шлифования с охлаждением водой.
Типовыми обрабатываемыми материалами являются мозаичные (с гранитной или мраморной крошкой) и бетонные покрытия прочностью 30 - 40 МПа (200 - 400 кг/кв.см) марки 300 или 400, а также изделия из природного камня.
Основные преимущества алмазных фрез (по сравнению с абразивными сегментами): их высокая стойкость (в 300 и более раз) и производительность (в 2 - 4 раза). При этом упрощаются условия эксплуатации шлифовальных машин, повышается качество обработки и санитарно-гигиенические условия труда.
Алмазные фрезы отличаются минимальными затратами как физических усилий, так и потерями времени при креплении и переналадке.

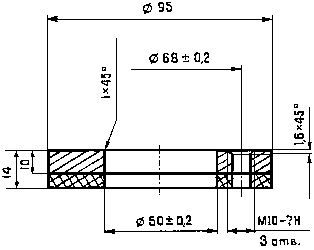

Конструкция фрез. Фреза имеет форму 6A2TR-95, состоит из стального корпуса и алмазного слоя. Алмазный слой оснащен высокопрочными алмазами, что в сочетании с износостойкими металлическими связками обеспечивает эффективную и производительную работу инструмента.
Композиция алмазного слоя фрез. Зернистость - 2500/2000, 2000/1600, 1600/1250, 1000/800, 500/400 (или другая по заказу); относительная концентрация - 50%.

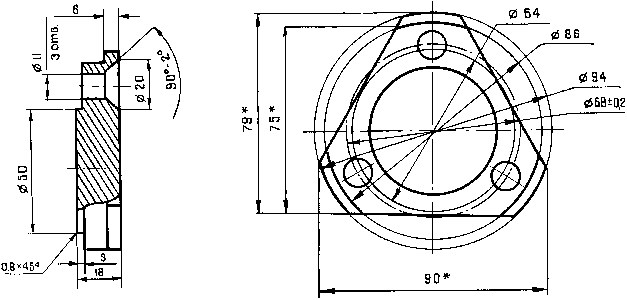

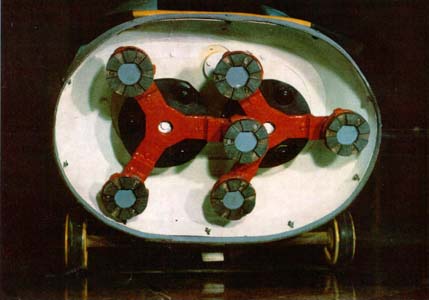

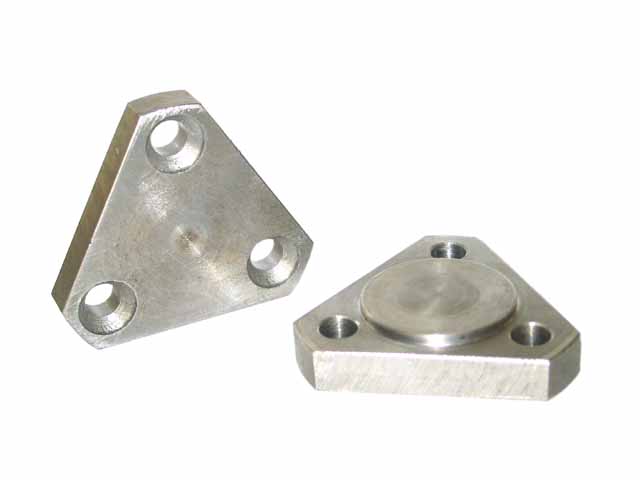

Крепление фрез. Фрезы алмазные в количестве 6 или 3 штук крепятся к универсальным переходникам (чертеж ниже), которые устанавливаются на планшайбах машины.
Режим шлифования:
- усилие прижима на одну фрезу - 300 Н;
- скорость вращения центра фрезы - 7,5 об./сек;
- мощность привода на одну фрезу - 0,9 кВт;
- продольная подача - 3...10 м/мин. при глубине шлифования 1...3 мм.
Общая стойкость одного комплекта фрез (шесть штук) в зависимости от условий шлифования и глубины съема за один проход и составляет 3500 - 11000 кв.м.

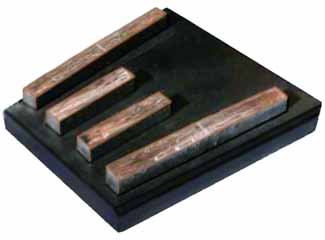

Назначение. Выравнивание, шлифование, устранение дефектов поверхности из бетона, природного камня и других материалов, в т. ч. для последующего нанесения полимерных и иных покрытий.
Обеспечивают высокую производительность и уровень плоскостности, не образуют "мертвых зон". Конструкция элементов существенно упрощает процесс их смены.

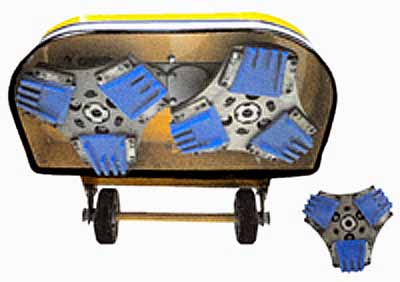

Используются на мозаично-шлифовальных машинах Сплитстоун серии GM:
|
|
|
GM-122 |
GM-122G |
GM-245 |
