ФОРМЫ КРУГОВ ИЗ ЭЛЬБОРА







В таблицах, приведенных ниже, указаны основные формы, размеры и обозначения кругов из эльбора. Органические, керамические и металлические связки в таблицах обозначены соответственно буквами О, К и М.

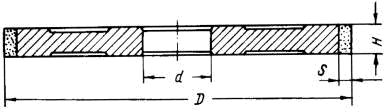

КРУГИ ПЛОСКИЕ ПРЯМОГО ПРОФИЛЯ 1A1

ГОСТ 17123-79

Круг эльборовый шлифовальный плоский прямого профиля 1А1

Основное назначение: обработка цилиндрических и плоских поверхностей на внутришлифовальных, кругло- и плоскошлифовальных станках.

Основные размеры, мм Связка Объем рабочего слоя, куб.см
D H S d О М
16 8 2 6 + - 0,704
16 13 2 6 + - 1,14
20 10 2 6 + - 1,13
20 16 2 6 + - 1,81
25 10 3 6 + + 2,07
25 16 3 6 + + 3,23
32 10 3 10 + + 2,73
32 16 3 10 + + 4,37
40 10 3 16 + + 3,49
40 16 3 16 + + 5,58
50 10 3 16 + + 4,43
50 16 3 16 + + 7,09
63 2 3 20 + - 1,13
63 10 3 20 + + 5,65
63 16 3 20 + + 9,05
80 6 3 20 + - 4,35
80 10 3 20 + + 7,26
80 20 3 20 + + 14,5
80 6 5 20 + + 7,07
80 10 5 20 + + 11,8
80 20 5 20 + + 23,6
100 6 3 20 (32) + + 5,48
100 10 3 + + 9,14
100 20 3 + + 18,3
100 6 5 + + 8,95
100 10 5 + + 14,9
100 20 5 + + 29,8
100 32 5 + + 47,7
125 6 3 32 + + 6,90
125 10 3 32 + + 11,5
125 20 3 32 + + 23,0
125 3 5 32 + - 5,65
125 6 5 32 + + 11,3
125 10 5 32 + + 18,8
125 20 5 32 + + 37,7
125 32 5 32 + + 60,3
150 6 3 32; 51 (50) + + 8,31
150 10 3 + + 13,8
150 20 3 + + 27,7
150 6 5 + + 13,7
150 10 5 + + 22,8
150 20 5 + + 45,5
150 32 5 + + 72,9
200 6 3 51 (32; 50); 76 (75) + + 11,1
20 10 3 + + 18,6
200 20 3 + + 37,1
200 6 5 + + 18,4
200 10 5 + + 30,6
200 20 5 + + 61,3
200 40 5 + + 122,5
250 10 3 76 (75); 127 + + 23,3
250 16 3 + + 37,2
250 25 3 + + 58,2
250 10 5 + + 38,5
250 16 5 + + 61,6
250 25 5 + + 96,2
250 40 5 + + 154,0
250 16 3 76 (75); 127 + + 44,8
300 25 3 + - 70,0
300 16 5 + + 74,1
300 25 5 + + 116,0
300 40 5 + + 185,5
400 25 3 127; 203 + + 93,5
400 25 5 + + 155,0
400 40 5 + + 248,0





КРУГИ ПЛОСКИЕ ПРЯМОГО ПРОФИЛЯ БЕЗ КОРПУСА A8

ГОСТ 17123-79

Круг эльборовый шлифовальный без корпуса профиля А8

Основное назначение: обработка цилиндрических и плоских поверхностей.

Основные размеры, мм Объем рабочего слоя, куб.см
D H d
6 6 2 0,151
8 6 3 0,259
8 10 3 0,432
10 6 3 0,429
10 10 3 0,715
13 6 4 0,721
13 10 4 1,200

Круги изготавливают на органической связке.

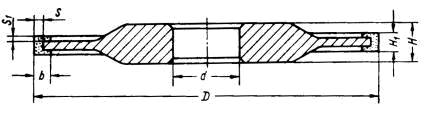

КРУГИ ПЛОСКИЕ ПРЯМОГО ПРОФИЛЯ ТРЕХСТОРОННИЕ 14U1

ГОСТ 17123-79

Круг эльборовый шлифовальный трехсторонний прямого профиля 14U1

Основное назначение: обработка цилиндрических и плоских поверхностей.

Основные размеры, мм Объем рабочего слоя, куб.см
D H1 S S1 b H d
125 6 2 1 4 6 32 6,13
150 8 2 1,5 4 10 32 10,1
150 10 2 1,5 6 10 51 (50) 14,6
200 12 3 2 5 16 32, 51 (50) 27,1
200 14 3 2 10 16 76 (75) 42,4
250 16 4 3 8 20 76 (75) 67,4
250 20 4 3 12 20 127 97,1

Круги изготовляют на органической связке.

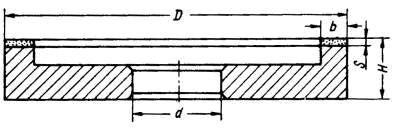

КРУГИ ПЛОСКИЕ С ВЫТОЧКОЙ 6A2

ГОСТ 17123-79

Круг эльборовый шлифовальный плоский с выточкой профиля 6А2

Основное назначение: заточка и доводка инструмента, обработка плоских поверхностей.

Основные размеры, мм Связка Объем рабочего слоя, куб.см
D b S H d О М К
80 5 1,5 18,5 20 + - - 1,77
80 5 3 20 20 + + + 3,53
100 5 1,5 23,5 20 (32) + + - 2,24
100 10 1,5 23,5 + + - 4,24
100 3 3 25 + + + 2,74
100 5 3 25 + - + 4,48
100 10 3 25 + + + 8,48
125 5 1,5 23,5 32 + + - 2,83
125 10 1,5 23,5 32 + + - 5,47
125 3 3 25 32 + + + 3,45
125 5 3 25 32 + - + 5,65
125 10 3 25 32 + + + 10,8
150 5 3 23 32; 51 (50) + + + 6,85
150 10 3 23 + + + 13,2
150 20 3 23 + + + 24,5
150 5 5 25 + + + 11,4
150 10 5 25 + + + 22,0
150 20 5 25 + + + 40,8
200 10 3 23 32; 51 (50); 76 (75) + + - 17,9
200 20 3 23 + + - 33,9
200 40 3 23 + + - 60,3
200 10 5 25 + + - 29,8
200 20 5 25 + + - 56,5
200 40 5 25 + + - 100,5
250 10 3 23 51 (50); 76 (75; 127) + + - 22,6
250 20 3 23 + + - 43,4
250 40 3 23 + + - 79,2
250 10 5 25 + + - 37,7
250 20 5 25 + + - 72,2
250 40 5 25 + + - 131,9
300 20 3 30 76 (75); 127 + + - 52,8
300 40 3 30 + + - 98,0
300 60 3 30 + + - 135,5
300 20 5 32 + + - 88,0
300 40 5 32 + + - 163,5
300 60 5 32 + + - 226,0

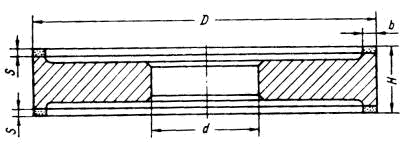

КРУГИ ПЛОСКИЕ С ДВУСТОРОННЕЙ ВЫТОЧКОЙ 9A3

ГОСТ 17123-79

Круг эльборовый шлифовальный плоский с двусторонней выточкой профиля 9А3

Основное назначение: заточка и доводка инструмента, обработка скоб, микрометров и другого измерительного инструмента.

Основные размеры, мм Связка Объем рабочего слоя, куб.см
D b S H d О М К
125 3 2 10 32 + - - 4,6
125 3 2 13 32 + - - 4,6
125 5 2 10 32 + - - 7,54
125 5 2 13 32 + + - 7,54
125 10 2 10 32 + - - 14,4
125 10 2 13 32 + + - 14,4
150 5 3 16 32; 51 (50) + + + 13,7
150 10 3 16 + + + 26,4
150 20 3 16 + + + 49,0
200 5 3 16 32; 51 (50); 76 (75) + + - 18,4
200 10 3 16 + + - 35,8
200 20 3 16 + + - 67,8
200 5 5 20 + + - 30,6
200 10 5 20 + + - 59,7
200 20 5 20 + + - 113,0
250 5 3 21 76 (75); 127 + + - 23,1
250 10 3 21 + + - 45,2
250 20 3 21 + + - 86,7
250 5 5 25 + + - 38,5
250 10 5 25 + + - 75,4
250 20 5 25 + + - 144,5

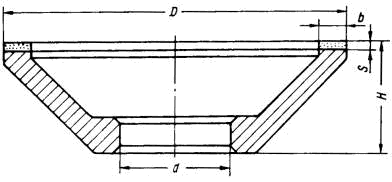

КРУГИ ЧАШЕЧНЫЕ КОНИЧЕСКИЕ 12A2-45°

ГОСТ 17123-79

Круг эльборовый шлифовальный чашечный конический профиля 12А2-45°

Основное назначение: заточка и доводка режущего инструмента по передним и задним поверхностям.

Основные размеры, мм Связка Объем рабочего слоя, куб.см
D b S H d О М К
50 3 1,5 20 16 + - - 0,664
50 3 3 21,5 16 + - + 1,33
80 3 1,5 25 20 + - - 1,09
80 5 1,5 25 20 + + - 1,77
80 3 3 26,5 20 + - + 2,18
80 5 3 26,5 20 + + + 3,53
100 3 3 32 20 (32) + - + 2,74
100 5 3 32 + + + 4,48
100 10 3 32 + + + 8,48
100 3 5 34 + - + 4,57
100 5 5 34 + + + 7,46
100 10 5 34 + + + 14,10
125 3 3 40 32 + - + 3,45
125 5 3 40 32 + + + 5,65
125 10 3 40 32 + + + 10,80
125 3 5 42 32 + - + 5,75
125 5 5 42 32 + + + 9,94
125 10 5 42 32 + + + 18,10
150 5 3 40 32; 51 (50) + + + 6,83
150 10 3 40 + + + 13,2
150 20 3 40 + + + 24,5
150 5 5 42 + + + 11,4
150 10 5 42 + + + 22,0
150 20 5 42 + + + 40,8
200 10 3 50 51 (32; 50); 76 (75) + + - 17,9
200 20 3 50 + + - 33,9
200 10 5 52 + + - 29,8
200 20 5 52 + + - 56,5
250 10 3 50 51 (50); 76 (75); 127 + + - 22,6
250 20 3 50 + + - 43,3
250 10 5 52 + + - 37,7
250 20 5 52 + + - 72,7

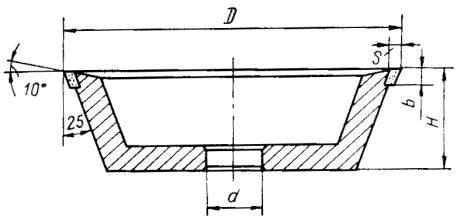

КРУГИ ЧАШЕЧНЫЕ КОНИЧЕСКИЕ 11V9

ГОСТ 17123-79

Круг эльборовый шлифовальный чашечный конический профиля 11V9

Основное назначение: заточка и доводка режущего инструмента по передним и задним поверхностям.

Основные размеры, мм Объем рабочего слоя, куб.см
D b S H d
80 5 2 32 20 2,38
125 8 3 40 32 8,91
150 10 3 40 32; 51 (50) 13,4

Круги изготавливаются на органической связке.

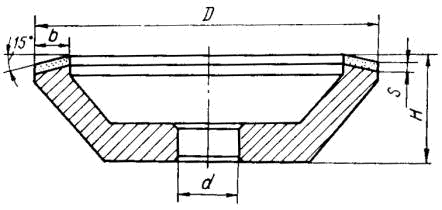

КРУГИ ЧАШЕЧНЫЕ КОНИЧЕСКИЕ 12V5-45°

ГОСТ 17123-79

Круг эльборовый шлифовальный чашечный конический профиля 12V5-45°

Основное назначение: заточка и доводка по задним поверхностям режущего инструмента со спиральным зубом.

Основные размеры, мм Связка Объем рабочего слоя, куб.см
D b S H d О М
50 3 3 20 16 + - 1,33
80 3 3 25 20 + - 2,18
80 5 3 25 20 + + 3,53
100 3 4 32 20 (32) + - 3,66
100 5 4 32 + + 5,97
125 3 4 40 32 + - 4,6
125 5 4 40 32 + + 7,54
150 5 5 40 51 (50) + + 11,4





КРУГИ ТАРЕЛЬЧАТЫЕ 12A2-20°

ГОСТ 17123-79

Круг эльборовый шлифовальный тарельчатый профиля 12А2-20°

Основное назначение: заточка и доводка передней поверхности многолезвийного режущего инструмента.

Основные размеры, мм Связка Объем рабочего слоя, куб.см
D b S H d О М
80 3 1,5 10 20 + + 1,09
80 5 1,5 10 20 + + 1,77
100 3 1,5 10 20 (32) + + 1,37
100 5 1,5 10 + + 2,24
125 3 1,5 13 32 + + 1,72
125 5 1,5 13 32 + + 2,83
125 10 1,5 13 32 + + 5,42
150 3 1,5 16 32; 51 (50) + - 2,08
150 5 1,5 16 + + 3,41
150 10 1,5 16 + + 6,60

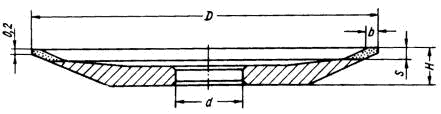

КРУГИ ТАРЕЛЬЧАТЫЕ 12R4

ГОСТ 17123-79

Круг эльборовый шлифовальный тарельчатый профиля 12R4

Основное назначение: заточка и доводка передней поверхности многолезвийного режущего инструмента.

Основные размеры, мм Объем рабочего слоя, куб.см
D b S H d
80 1,5 2 10 20 0,888
80 3 2 10 20 1,56
100 1,5 2 10 20; 32 1,13
100 3 2 10 1,99
125 1,5 2 13 32 1,43
125 3 2 13 32 2,52
150 3 3 16 32; 51 (50) 4,52
150 5 3 16 7,09

Круги изготовляют па органической связке.

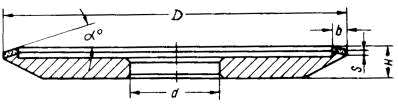

КРУГИ ТАРЕЛЬЧАТЫЕ 12V5-20°

ГОСТ 17123-79

Круг эльборовый шлифовальный тарельчатый профиля 12V5-20°

Основное назначение: заточка и доводка передней поверхности многолезвийного режущего инструмента со спиральным зубом.

Основные размеры, мм Связка Объем рабочего слоя, куб.см
D b S a, град. H d О М
80 3 1,5 15, 25 10 20 + - 1,09
80 5 1,5 10 20 + + 1,77
100 3 1,5 10 20 (32) + - 1,37
100 5 1,5 10 + + 2,24
125 3 2 13 32 + - 2,30
125 5 2 13 32 + + 3,77
150 5 3 16 32; 51 (50) + + 6,83
150 10 3 16 + + 13,20

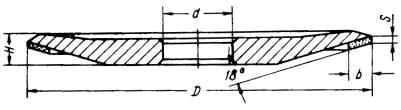

КРУГИ ТАРЕЛЬЧАТЫЕ 12D9

ГОСТ 17123-79

Круг эльборовый шлифовальный тарельчатый профиля 12D9

Основное назначение: заточка и доводка червячных фрез по передним поверхностям.

Основные размеры, мм Связка Объем рабочего слоя, куб.см
D b S H d О М
125 4 2 13 32 + + 3,04
125 8 2 13 32 + + 5,88
150 8 3 13 32; 51 (50) + + 10,7
150 12 3 13 + + 15,8
150 16 3 13 + + 20,2
150 25 3 13 + + 29,4
200 8 3 16 32; 51 (50) + + 14,5
200 12 3 16 + + 21,3
200 16 3 16 + + 27,7
200 25 3 16 + + 41,2
250 16 3 20 32; 51 (50); 76 (75) + + 35,3
250 25 3 20 + + 53,0
250 40 3 20 + + 79,2
300 40 3 25 76 (75) + + 98,0
300 60 3 52 + + 135,5





КРУГИ ПЛОСКИЕ С ДВУСТОРОННИМ КОНИЧЕСКИМ ПРОФИЛЕМ 1EE1

ГОСТ 17123-79

Круг эльборовый шлифовальный с двусторонним коническим профилем 1ЕЕ1

Основное назначение: шлифование и доводка фасонных поверхностей на профилешлифовальных станках и шлифование резьб на резьбошлифовальных станках.

Основные размеры, мм Связка Объем рабочего слоя, куб.см
D H1 S a, град. H d О М
125 3 4 30; 40; 60 (55); 90; 120 6 32 + + 4,35
125 3 4 6 32 + + 4,41
125 3 4 6 32 + + 4,45
125 3 4 6 32 + + 4,46
125 3 4 6 32 + + 4,50
125 3 4 6 32 + + 4,53
250 4 5 40; 60 (55) 8 76 (75) + + 15,0
250 4 5 8 + + 15,2
250 4 5 8 + + 15,2
250 6 5 8 + + 22,3
250 6 5 8 + + 22,5
250 6 5 8 + + 22,6
300 4 5 10 127 + + 18,2
300 4 5 10 127 + + 18,3
300 4 5 10 127 + + 18,3
300 6 5 10 127 + + 27,0
300 6 5 10 127 + + 27,2
300 6 5 10 127 + + 27,3
350 4 5 10 127; 203 (160) + + 21,3
350 4 5 10 + + 21,4
350 4 5 10 + + 21,5
350 6 5 10 + + 31,7
350 6 5 10 + + 32,0
350 6 5 10 + + 32,0





КРУГИ ПЛОСКИЕ С ПОЛУКРУГЛО-ВЫПУКЛЫМ ПРОФИЛЕМ 1FF1

ГОСТ 17123-79

Круг эльборовый шлифовальный с полукругло-выпуклым профилем 1FF1

Основное назначение: обработка стружколомающих канавок и шлифование поверхностей с фасонным профилем.

Основные размеры, мм Связка Объем рабочего слоя, куб.см
D H S R d R1 О М К
80 4 4 2 20 3 + - - 3,61
80 5 4 2,5 20 3 + - - 4,55
80 6 4 3 20 4 + + - 5,33
80 8 4 4 20 5 + + - 7,02
100 8 4 4 20; 32 5 + + - 8,91
100 10 4 5 6 + + - 11,0
100 12 5 6 7 + + - 16,5
125 3 4 1,5 32 2 + - - 4,41
125 4 4 2 32 3 + - - 5,76
125 6 4 3 32 4 + + - 8,53
125 8 4 4 32 5 + + - 11,2
125 10 4 5 32 6 + + - 14,0
125 12 5 6 32 7 + + - 20,9
125 16 5 8 32 9 + + - 27,6
125 20 6 10 32 12 + + - 39,6
150 20 6 10 32; 51 (50) 12 + + - 48,1
150 24 7 12 13 + + - 69,4
150 32 7 16 17 + + - 91,2

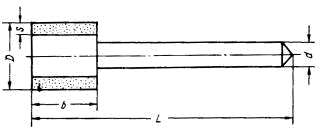

ГОЛОВКИ ШЛИФОВАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ГЦ

ГОСТ 17123-79

Головка эльборовая шлифовальная профиля ГЦ

Основное назначение: внутреннее шлифование.

Основные размеры, мм Связка Объем рабочего слоя, куб.см
D b d L S О М
6 8 3 60 1,25 + - 0,159
8 8 4 60 1,75 + + 0,296
10 10 5 60 2,0 + + 0,545
12 10 6 60 2,5 + + 0,818
