АЛМАЗНЫЙ ИНСТРУМЕНТ ДЛЯ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ








НАКОНЕЧНИК НК ДЛЯ ИЗМЕРЕНИЯ ТВЕРДОСТИ ПО МЕТОДУ РОКВЕЛЛА


ГОСТ 9377-81

ГОСТ 8.044-80

[рекомендации]

Предназначены для измерения твердости и микротвердости металлов и сплавов и применяются в контрольно-измерительных приборах и испытательных машинах. Рабочая часть выполнена в виде конуса.

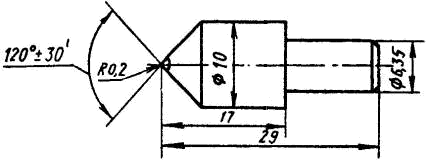

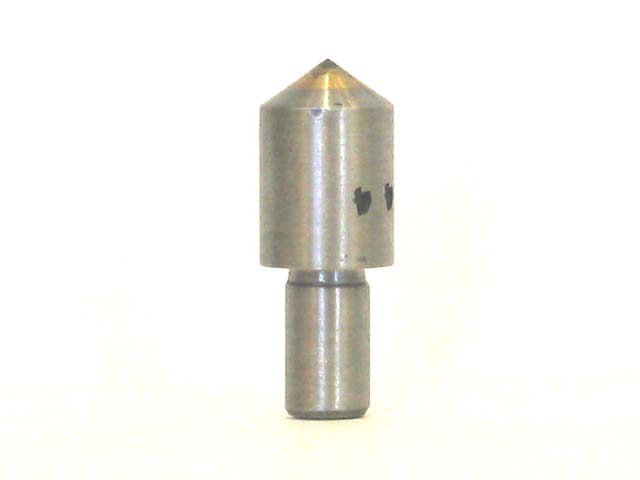

Наконечник алмазный НК для измерения твердости по методу Роквелла

Исполнение 1 (НК-1)

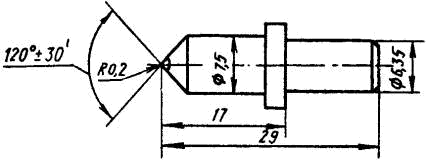

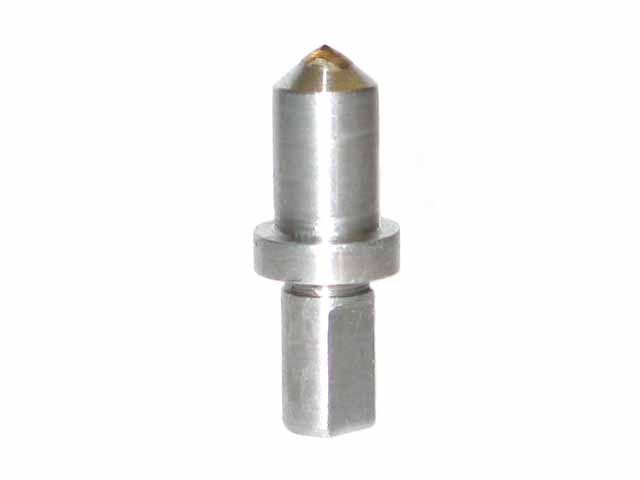

Наконечник алмазный НК для измерения твердости по методу Роквелла

Исполнение 2 (НК-2)





НАКОНЕЧНИК НП ДЛЯ ИЗМЕРЕНИЯ ТВЕРДОСТИ ПО МЕТОДУ ВИККЕРСА


ГОСТ 9377-81

ГОСТ 8.044-80

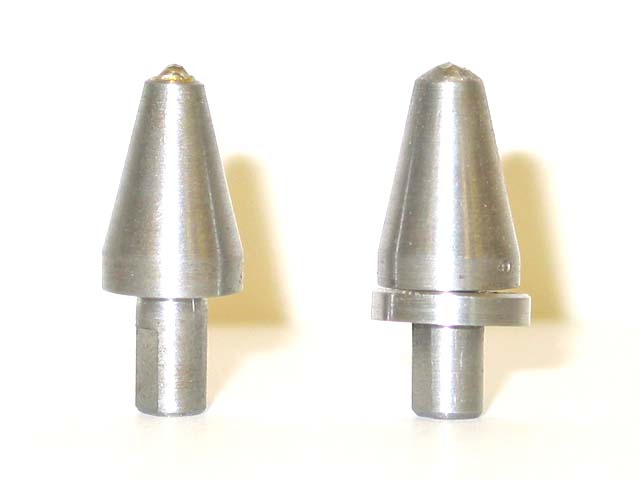

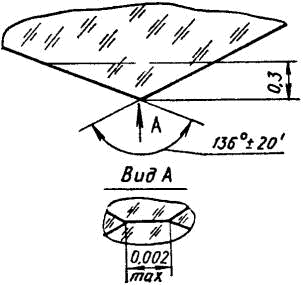

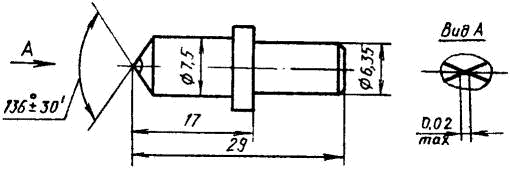

Наконечник алмазный НП для измерения твердости по методу Виккерса

Предназначены для измерения твердости и микротвердости металлов и сплавов и применяются в контрольно-измерительных приборах и испытательных машинах. Рабочая часть выполнена в виде четырехгранной пирамиды.





НАКОНЕЧНИК НПМ ДЛЯ ИЗМЕРЕНИЯ МИКРОТВЕРДОСТИ


ГОСТ 9377-81

ГОСТ 8.044-80

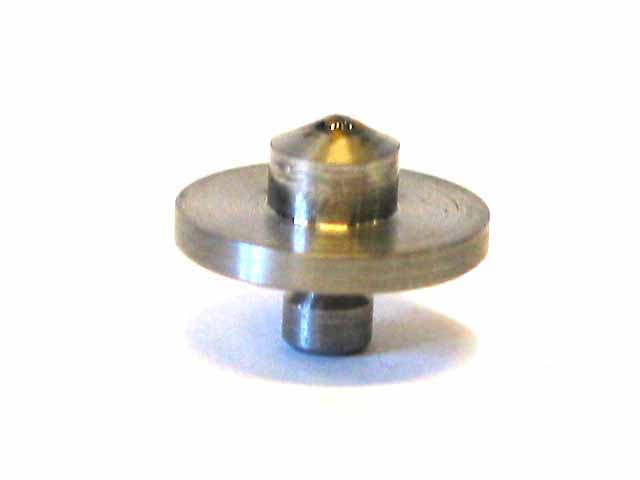

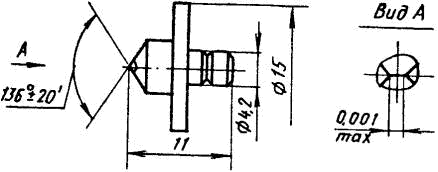

Наконечник алмазный НПМ для измерения микротвердости

Предназначены для измерения твердости и микротвердости металлов и сплавов и применяются в контрольно-измерительных приборах и испытательных машинах. Рабочая часть выполнена в виде четырехгранной пирамиды.





НАКОНЕЧНИКИ АЛМАЗНЫЕ СПЕЦИАЛЬНЫЕ


ТУ 2-037-307-86

Предназначены для измерения твердости и микротвердости металлов и сплавов, применяющихся в импортных приборах. Выпускаются трех типов: К - к приборам "Роксвелл-XII-150", "Бриро-А", "Бриро-Роксвелл-Майер", "Роксвелл-Вильсон", "Бриро-Е" (измерение по методу Роквелла); П - к приборам "Бривископ-Виккерс" (измерение по методу Виккерса); ПМ - к приборам "Дюриметр" (для измерения микротвердости).



Наконечник алмазный специальный

Тип К



Наконечник алмазный специальный

Тип П



Наконечник алмазный специальный

Тип ПМ





АЛМАЗНЫЕ БОЙКИ ДЛЯ ИЗМЕРЕНИЯ ТВЕРДОСТИ ПО МЕТОДУ ШОРА


ГОСТ 9377-81

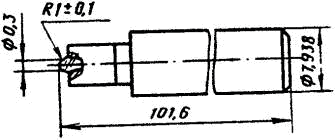

Боек алмазный для измерения твердости по методу Шора

Предназначены для измерения твердости методом упругого отскока. Рабочая часть выполнена в виде сферы с площадкой 0,3 - 0,05 мм.





ИГЛЫ АЛМАЗНЫЕ К ПРИБОРАМ ДЛЯ ИЗМЕРЕНИЯ ШЕРОХОВАТОСТИ, ВОЛНИСТОСТИ И НЕКРУГЛОСТИ ПОВЕРХНОСТИ


ГОСТ 18961-80Е

Применяются в качестве ощупывающего элемента в профилометрах и профилографах. Специальные алмазные иглы используются в приборах для измерения отклонений от геометрической формы целой гаммы малогабаритных деталей.

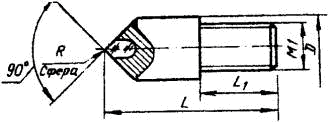

Игла алмазная для изменения шероховатости

Исполнение 1



Игла алмазная для изменения шероховатости

Исполнение 2



Игла алмазная для изменения шероховатости

Исполнение 3
