АЛМАЗНЫЙ ИНСТРУМЕНТ ДЛЯ КОНТРОЛЬНЫХ ПРИБОРОВ








НАКОНЕЧНИКИ АЛМАЗНЫЕ КОНТАКТНЫЕ К ИМПОРТНЫМ ПРИБОРАМ, УПРАВЛЯЮЩИМ ПРОЦЕССОМ ОБРАБОТКИ ДЕТАЛЕЙ НА СТАНКАХ


ТУ 2-037-299-86

В основном применяются в приборах активного контроля Marposs.



Наконечник алмазный контактный к приборам активного контроля

Исполнение 1



Наконечник алмазный контактный к приборам активного контроля

Исполнение 2



Наконечник алмазный контактный к приборам активного контроля

Исполнение 3



Наконечник алмазный контактный к приборам активного контроля

Исполнение 4



Наконечник алмазный контактный к приборам активного контроля

Исполнение 5



Наконечник алмазный контактный к приборам активного контроля

Исполнение 6



Наконечник алмазный контактный к приборам активного контроля

Исполнение 7



Наконечник алмазный контактный к приборам активного контроля

Исполнение 8

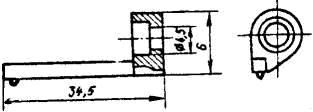

Наконечник алмазный контактный к приборам активного контроля

Исполнение 9

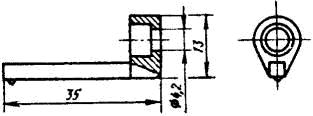

Наконечник алмазный контактный к приборам активного контроля

Исполнение 10



Наконечник алмазный контактный к приборам активного контроля

Исполнение 11

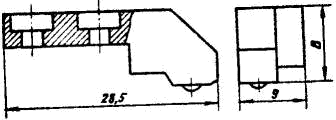

Наконечник алмазный контактный к приборам активного контроля

Исполнение 12



Наконечник алмазный контактный к приборам активного контроля

Исполнение 13



Наконечник алмазный контактный к приборам активного контроля

Исполнение 14



Наконечник алмазный контактный к приборам активного контроля

Исполнение 15



Наконечник алмазный контактный к приборам активного контроля

Исполнение 16

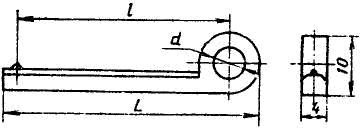

Наконечник алмазный контактный к приборам активного контроля

Исполнение 17





ВСТАВКИ АЛМАЗНЫЕ КОНТАКТНЫЕ К НАКОНЕЧНИКАМ КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ


ОСТ 2 И79-5-84

Применяются в приборах, управляющих процессом обработки деталей на станках-автоматах, полуавтоматах, на автоматических линиях в подшипниковой, автомобильной и других машиностроительных отраслях в массовом производстве при контроле размеров при внутреннем и наружном шлифовании.

Вставки из природных и синтетических алмазов выпускаются в трех исполнениях.

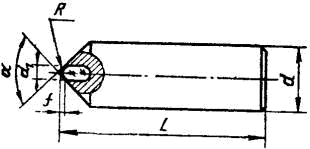

Вставка алмазная контактный для контрольно-измерительных приборов

Исполнение 1. Вставки цилиндрические из природных алмазов



Вставка алмазная контактный для контрольно-измерительных приборов

Исполнение 2. Вставки резьбовые из синтетических алмазов

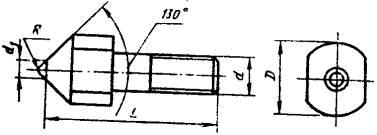

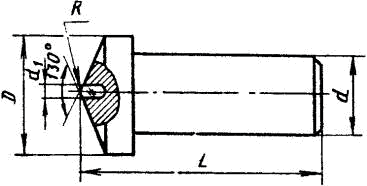

Вставка алмазная контактный для контрольно-измерительных приборов

Исполнение 3. Вставки с круглой головкой из синтетических алмазов





КОМПЕНСАТОРЫ АЛМАЗНЫЕ


ОСТ 2-И79-4-85

Применяются в устройствах для автоматической компенсации износа абразивного шлифовального круга в процессе обработки на зубошлифовальных станках. Выпускаются в двух исполнениях: 1 - с хвостовиком; 2 - без хвостовика.

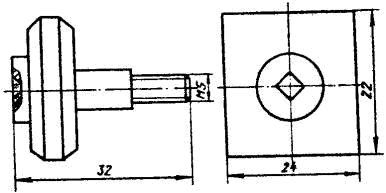

Компенсатор алмазный

Исполнение 1



Компенсатор алмазный

Исполнение 2





ТЕПЛООТВОДЫ АЛМАЗНЫЕ С КОНТРОЛИРУЕМОЙ ТЕПЛОПРОВОДНОСТЬЮ


ТУ 2-037-464-84

Применяются в электронных приборах. Выпускаются следующих марок: АТ1-0,27; АТП-0,27; АТ1-0,5; АТП-0,5; АТ1-0,8; АТП-0,8.





ОПОРЫ ИЗ АЛМАЗОВ МАРКИ АСПК


ТУ 2-037-248-86

Опора из алмазов марки АСПК

Предназначены для центрирования и базирования деталей в процессе шлифования. Применяются в люнетах шлифовальных полуавтоматов типа Studer в качестве жестких опор для внутришлифовальных специальных станков.
