РОЛИКИ АЛМАЗНЫЕ








РОЛИКИ ПРЯМОГО ПРОФИЛЯ


ГОСТ 16014-78Е, ТУ 2-037-446-84

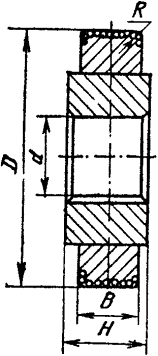

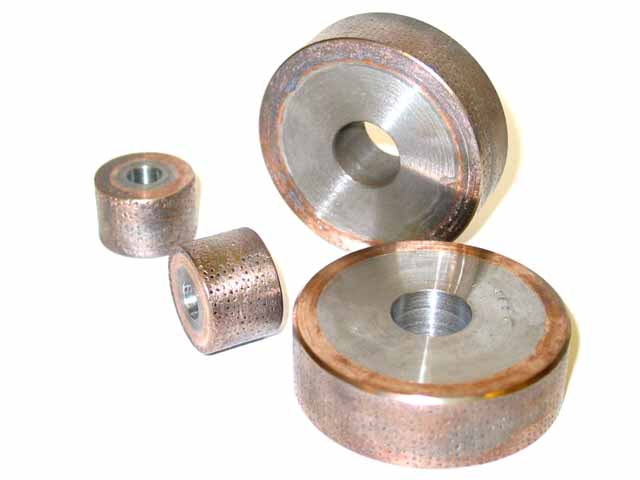

Ролик алмазный правящий прямого профиля

Алмазные ролики прямого профиля предназначены для профильной правки по копиру шлифовальных кругов при шлифовании шатунных шеек коленчатых валов автомобильных и тракторных двигателей. При этом достигается точность обработки профиля ±0,015 мм и параметр шероховатости Ra = 0,03 мкм и более.

Выпускаются по ГОСТ 16014-78Е - из природных алмазов и по ТУ 2-037-446-84 - из синтетических алмазов.





РОЛИКИ ФАСОННОГО ПРОФИЛЯ


ТУ 2-037-131-82

Алмазные ролики фасонного профиля предназначены для профильной правки шлифовальных кругов в массовом и крупносерийном производстве при врезном шлифовании деталей сложной конфигурации с точностью обработки ±0,015 мм для линейных размеров ±15' для угловых размеров с параметром шероховатости обрабатываемой поверхности Ra = 0,63 мкм и более.



Ролики, используемые при обработке коленчатых валов



Правка по копиру

Ролик алмазный правящий фасонного профиля

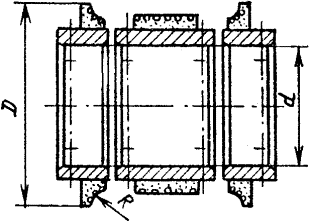

Правка врезанием



Ролик алмазный правящий фасонного профиля

Исполнение 1



Ролик алмазный правящий фасонного профиля

Исполнение 2



Ролики, используемые при обработке клапанов

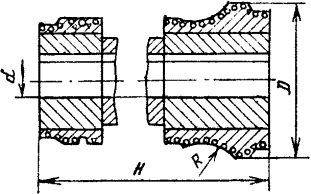

Для шлифования седла и головки (блок роликов)

Ролик алмазный правящий фасонного профиля



Для шлифования под стеллит тарелки, клапана

Ролик алмазный правящий фасонного профиля



Для шлифования излишков стеллита после наплавки

Ролик алмазный правящий фасонного профиля



Ролики, используемые при обработке шаровых пальцев



Ролики

Ролик алмазный для обработки шаровых пальцев



Блок роликов

Ролик алмазный для обработки шаровых пальцев

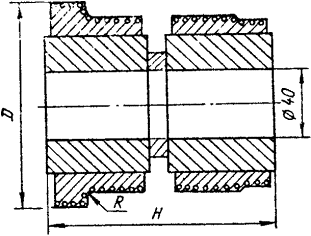

Блок роликов для обработки болтов

Блок алмазных роликов для обработки болтов



Ролики для обработки головки болта и подголовочной части

Ролик алмазный для обработки головки болта



Ролики, используемые для обработки всей поверхности болта

Ролик алмазный для обработки всей поверхности болта



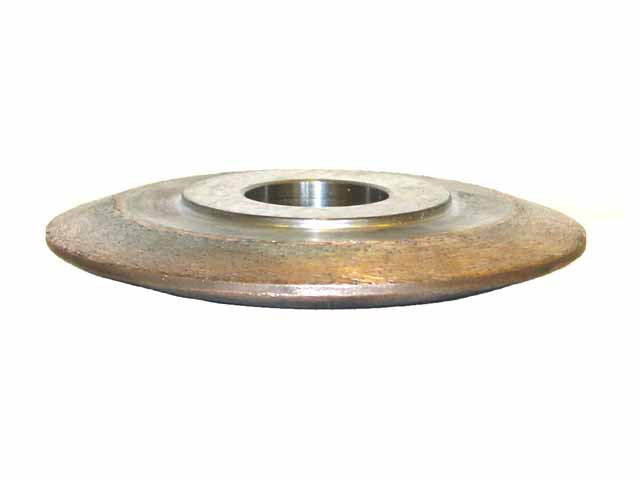

Ролики для обработки шлицевых валов

Ролик алмазный для обработки шлицевых валов

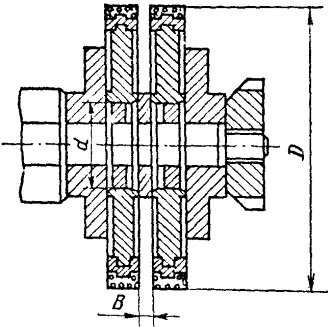

Ролики для обработки пазов

Ролик алмазный для обработки пазов

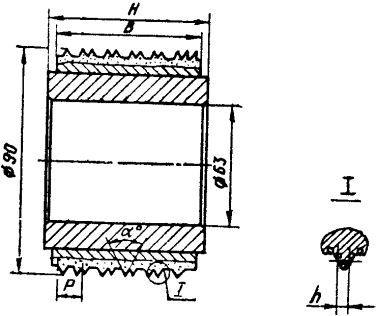

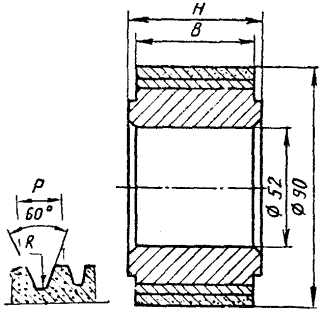

Ролики для шлифования резьбы

Ролик алмазный для шлифования резьбы



Ролики, используемые при правке червячных шлифовальных кругов



Ролик алмазный для правки червячных шлифовальных кругов

Исполнение 1



Ролик алмазный для правки червячных шлифовальных кругов

Исполнение 2



Ролики, используемые на заточных станках типа Гефра

Ролик алмазный для заточных станков типа Гефра



Ролики для обработки лап буровых долот

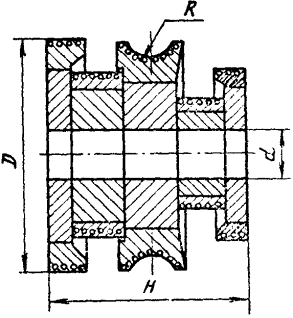

Одна шариковая и две роликовые дорожки

Ролик алмазный для обработки лап буровых долот

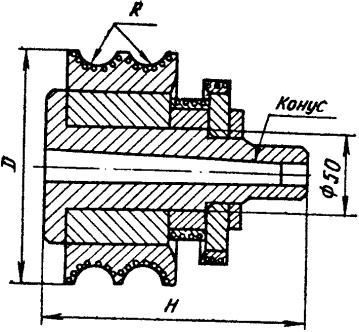

Две шариковые и одна роликовая дорожки

Ролик алмазный для обработки лап буровых долот



Ролики для обработки поршневых колец

Ролик алмазный для обработки поршневых колец



Ролики, используемые при обработке деталей подшипниковой промышленности



Ролик алмазный для обработки подшипниковых деталей

Исполнение 1



Ролик алмазный для обработки подшипниковых деталей

Исполнение 2



Ролик алмазный для обработки подшипниковых деталей

Исполнение 3



Ролик алмазный для обработки подшипниковых деталей

Исполнение 4



Ролики для обработки деталей топливной аппаратуры



Для обработки иглы распылителя

Ролик алмазный для обработки топливных деталей



Для обработки корпуса иглы распылителя

Ролик алмазный для обработки топливных деталей



Ролики, используемые для обработки деталей авиационной промышленности

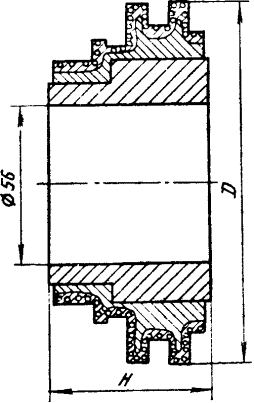

Для обработки "Лабиринтов"

Ролик алмазный для обработки авиационных деталей

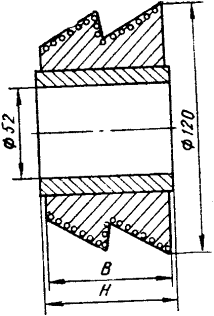

Для обработки "Зигзагов"

Ролик алмазный для обработки авиационных деталей

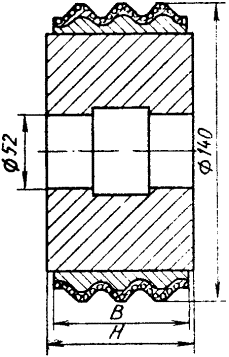

Ролики для обработки рифленой поверхности

Ролик алмазный для обработки рифленой поверхности

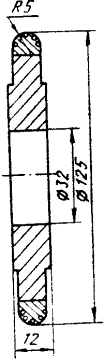

Ролики для правки с применением ЧПУ

Ролик алмазный для правки с применением ЧПУ

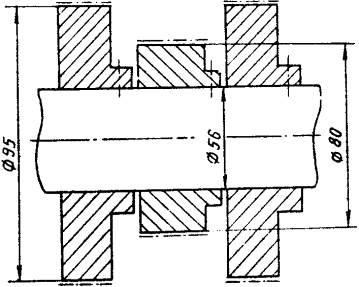

Ролики для суперфинишной обработки

Ролик алмазный для суперфинишной обработки
