АЛМАЗНЫЕ КАРАНДАШИ








Карандаши алмазные

Правка шлифовальных кругов алмазными карандашами имеет существенные преимущества по сравнению с другими способами правки. Благодаря весьма малой поверхности контакта алмаза со шлифовальным кругом возможны минимальные усилия при правке, что в сочетании с большой износостойкостью обеспечивает высокую точность геометрической формы круга и как следствие, - высокую точность и чистоту поверхности шлифуемых изделий.





АЛМАЗНЫЕ КАРАНДАШИ


ГОСТ 607-80

Алмазные карандаши применяют для правки шлифовальных кругов, используемых в металлообрабатывающей промышленности на операциях круглого наружного и внутреннего бесцентрового т плоского шлифования, а также на отдельных операциях профильного, резьбо- и зубошлифования.

Алмазные карандаши применяются для правки абразивных кругов прямого профиля на операциях, обеспечивающих параметр шероховатости обработанной поверхности детали Ra не менее 1,25 мкм (шлифование врезанием) и 0,63 (шлифование с продольной подачей).

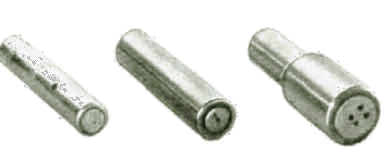

Алмазные карандаши изготавливаются следующих типов:

01 - с алмазами, расположенными цепочкой по оси карандаша;

02 - с алмазами, расположенными слоями;

03 - с алмазами, расположенными на сферической поверхности;

04 - с неориентированным расположением алмазов.

Исполнения:

A - цилиндрическое;

B - с коническим корпусом;

C - ступенчатые.

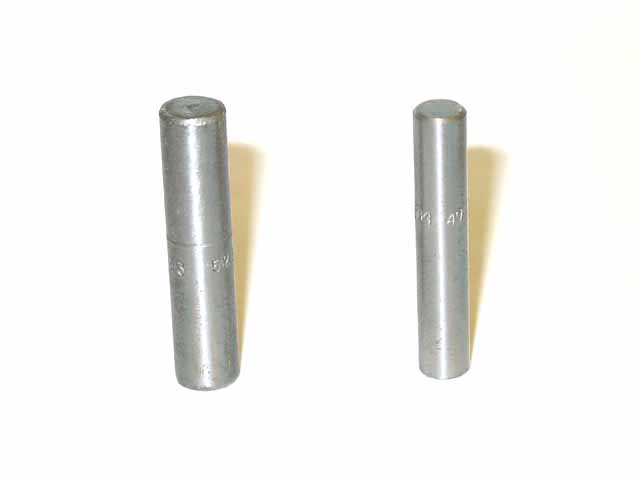

Карандаши типов 01 и 04

Карандаш алмазный правящий цилиндрический

Исполнение A

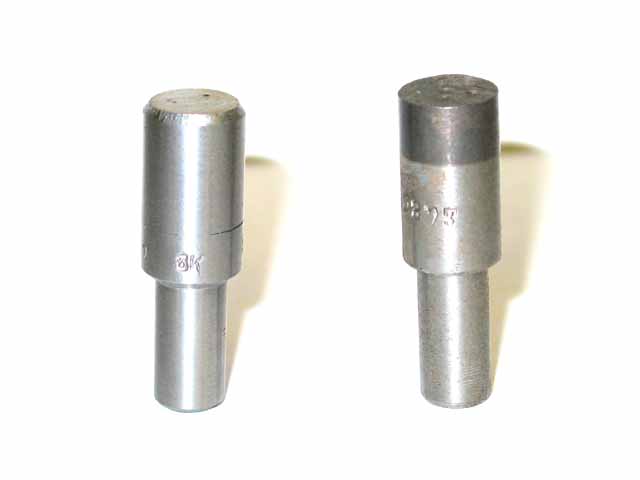

Карандаши типов 02 и 04

Карандаш алмазный правящий ступенчатый

Исполнение C

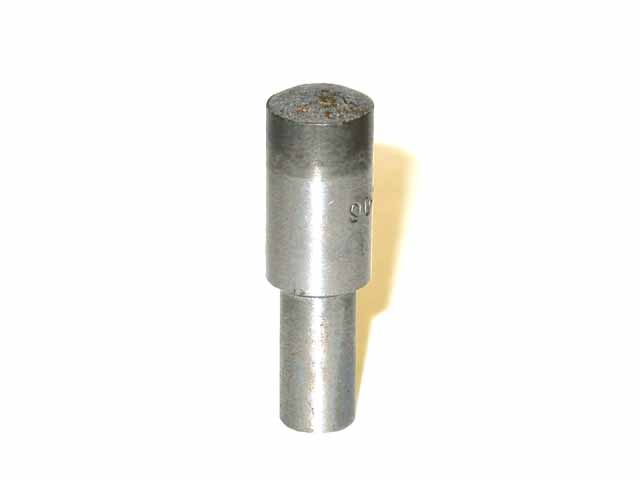

Карандаши типа 03

Карандаш алмазный правящий ступенчатый

Исполнение С

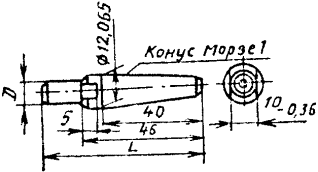

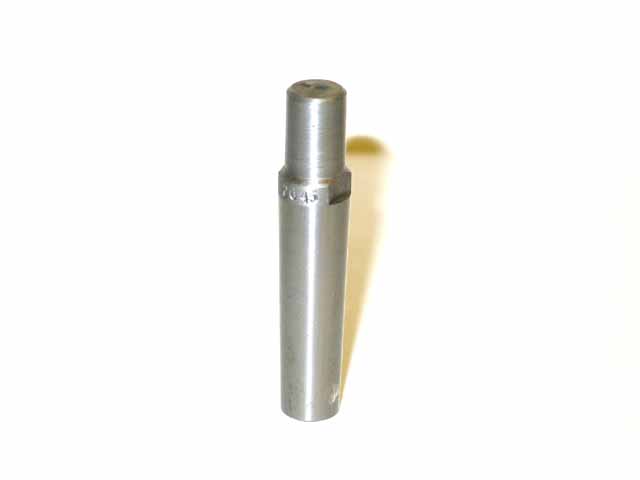

Карандаши типов 01, 02, и 04

Карандаш алмазный правящий с коническим корпусом

Исполнение В





СПЕЦИАЛЬНЫЕ КАРАНДАШИ


ТУ 2-037-230-87

Предназначены для правки шлифовальных кругов прямого и фасонного профиля при обработке деталей в машиностроении.



Карандаши с цилиндрической оправкой

Карандаш алмазный специальный с цилиндрической оправкой



Карандаши с цилиндрической оправкой и головкой

Карандаш алмазный специальный  с цилиндрической оправкой и головкой



Карандаши сферические

Карандаш алмазный специальный сферический



Карандаши с конической оправкой и головкой



Карандаш алмазный специальный с конической оправкой и головкой

Исполнение 1



Карандаш алмазный специальный с конической оправкой и головкой

Исполнение 2



Специальный инструмент к торцешлифовальным станкам

Инструмент специальный к торцешлифовальным станкам
